L’Ecoflex 10 è un cavo coassiale a bassa attenuazione, prodotto in Germania dalla SSB Electronic.
Caratteristiche

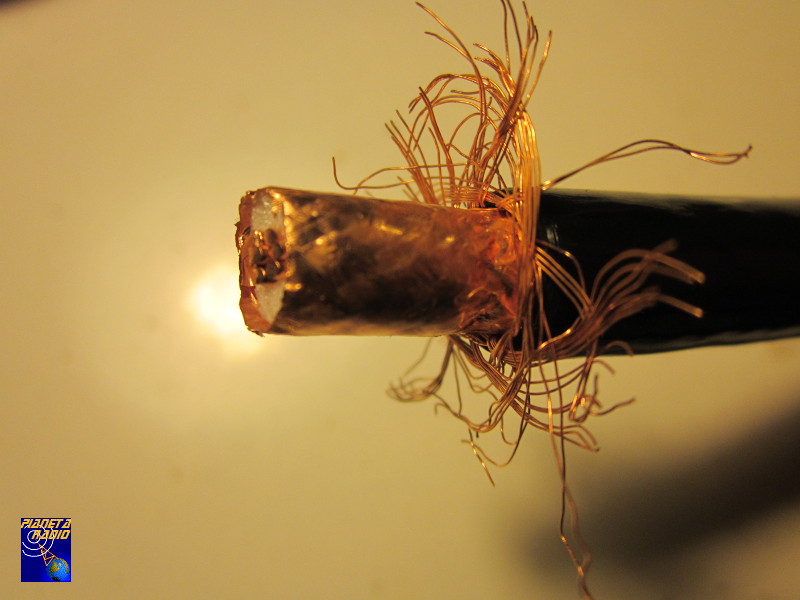

Il cavo è composto da un conduttore interno in rame a sette trefoli, dielettrico in PE (polietilene), doppia schermatura composta da un sottile foglio di rame su PE ed una calza in rame, con efficienza ad 1 GHz superiore a 90 dB. La guaina esterna è in PVC nero lucido con trattamento anti UV, diametro esterno 10.2 mm. Il raggio di piegatura minimo, per utilizzo ripetuto, è di appena 8 cm. La portata in potenza è di circa 1200 W a 100 MHz e 500 W a 500 MHz.
Misure

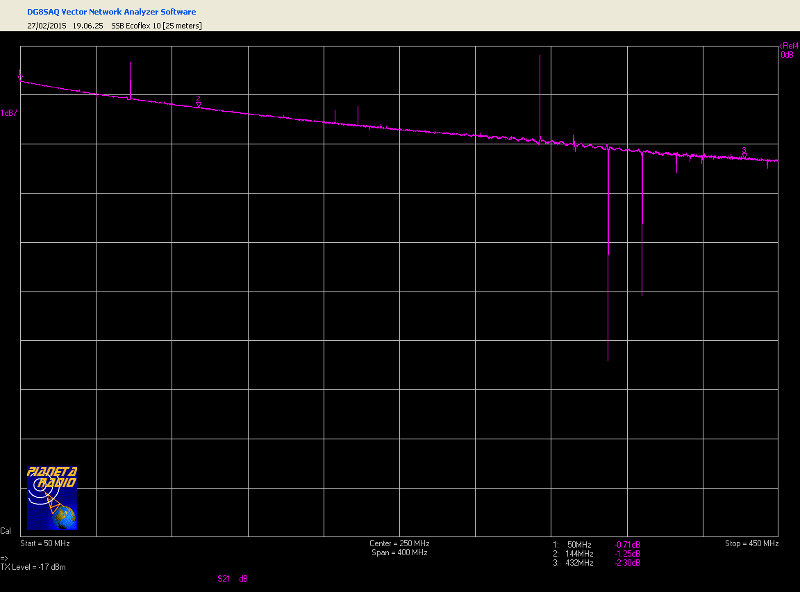

Dopo aver intestato 25 metri di cavo, acquistato direttamente dal produttore, con connettori coassiali N della stessa ditta, ne ho misurato le caratteristiche sulle bande d’interesse radioamatoriale.
I risultati sono i seguenti, in linea con quanto dichiarato a datasheet:
| Frequenza [MHz] | Attenuazione dichiarata [dB/10m] | Attenuazione misurata [dB/10m] |
|---|---|---|
| 50 | 0.28 | 0.28 |
| 144 | 0.49 | 0.50 |
| 432 | 0.89 | 0.92 |
Conclusioni
In definitiva si tratta di un ottimo cavo, ideale per applicazioni V/UHF in quei casi in cui le lunghezze da utilizzare non sono eccessive e la flessibilità è un requisito importante, ad esempio per installazioni con antenne direttive munite di rotore. Oppure come spezzone di connessione alle antenne in coda a cavi più importanti e rigidi. Se si cercano migliori prestazioni alle frequenze oltre il GHz, si può optare per la versione Plus, con anima centrale in alluminio ramato.
Argomenti correlati
– Caratteristiche Cavi Coassiali.
Riferimenti
– SSB Electronic GmbH, Ecoflex 10 (datasheet pdf).
Autore: Gianfranco IZ8EWD
Data di pubblicazione: 03/2015
